Rivestimenti per Stampaggio a Freddo Lamiera

Techformec, grazie alla sua consulenza nell'ambito dei rivestimenti superficiali, è in grado di fornire soluzioni dedicate per il mondo dello stampaggio a freddo e della lamiera.

L'esperienza vent'anni nel mondo dei rivestimenti permette di affrontare e risolvere problematiche di usura e/o facilitare lo scorrimento in operazioni di imbutitura e tranciatura. I rivestimenti Pvd vengono depositati quando il materiale da stampare presenta delle difficoltà oggettive di lavorazione, facilità di incollaggio alla parte stampante ed estremamente abrasivo nelle zone sollecitate dello stampo.

Gli esempi più significativi in questo capitolo sono sicuramente lo stampaggio delle lamiere di acciaio Inox, lamiere zincate, lo stampaggio dell'alluminio e tutto il settore degli stampi per lamiere alto resistenziali del settore Automotive.

Scarica la documentazione tecnica dei rivestimenti per stampaggio a freddo

Meccanismi di Usura

USURA ABRASIVA

I fenomeni di usura abrasiva si verificano quando due elementi in moto relativo tra loro hanno durezze superficiali differenti. L’usura si presenta sotto forma di grippature, tanto più evidenti quanto più elevata è la differenza di durezza tra le superfici a contatto.

L’effetto è irreversibile e peggiora in modo progressivo portando ad avere scarti in produzione e fermo-macchina per manutenzioni ricorrenti.

In questa circostanza, il rivestimento ha la funzione di aumentare la durezza superficiale dello stampo perché maggiore è la durezza di una superficie, maggiore è la sua resistenza all’abrasione.

USURA ADESIVA

Le problematiche legate ad usura adesiva o incollaggio si verificano quando tra due parti soggette a moto relativo vi è trasferimento di particelle da una superficie all’altra.

A causa della loro rugosità superficiale, i punti di contatto tra lamiera e stampo possono essere soggetti a pressioni così elevate da superare il limite di snervamento del materiale generando delle deformazioni plastiche.

Scrivici per avere maggiori informazioni relative ai meccanismi di usura che possono dare problemi in produzione

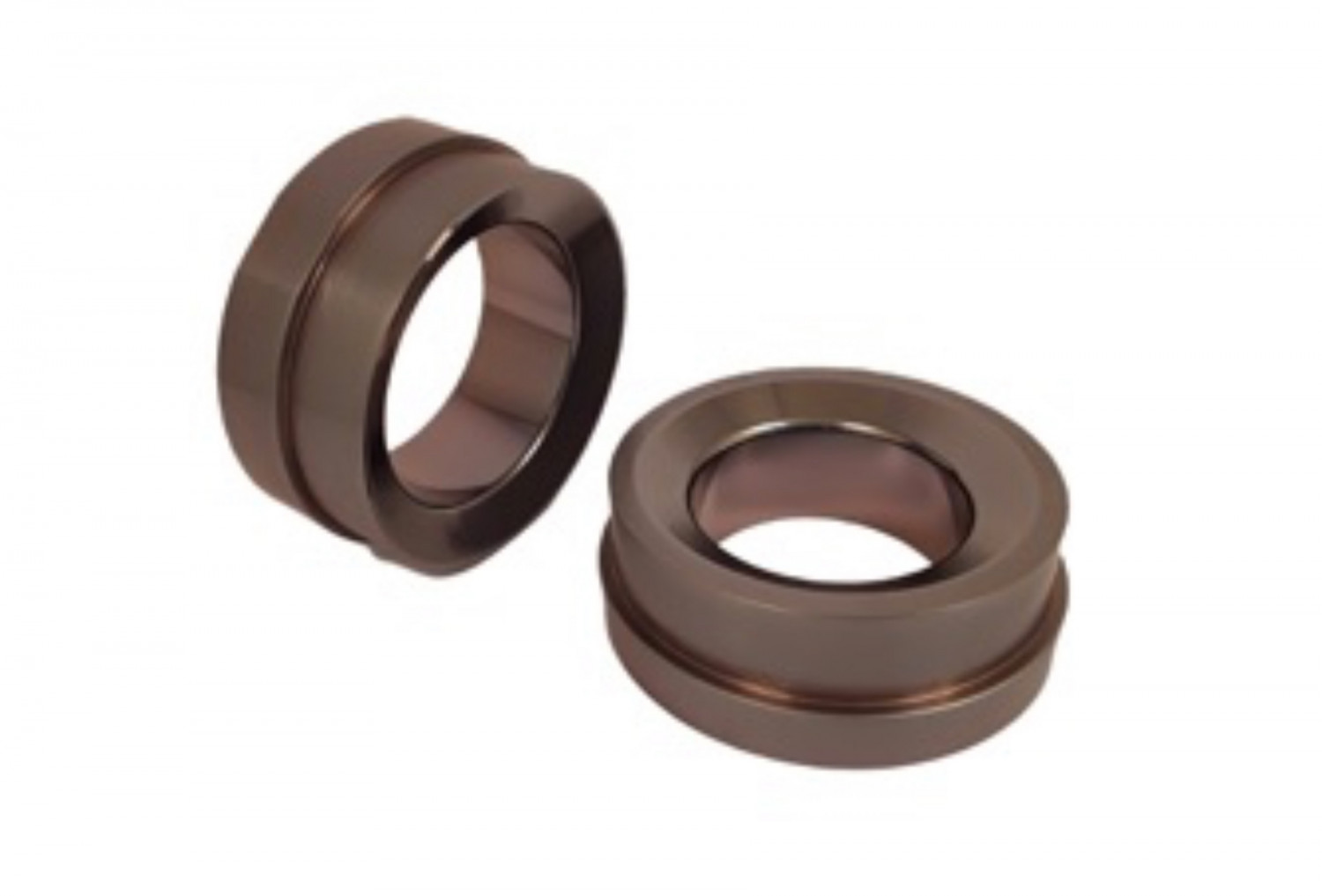

DUPLEX DURMATIC

Rivestimento multistrato depositato con tecnologia ad arco combinato con nitrurazione ionica in un unico ciclo.

Ideale per lavorazioni di deformazione e tranciatura di lamiere inox e lamiere ferrose anche alto-resistenziali.

ANTI ADESIONE

◉◉◉◉◉

ANTI ABRASIONE

◉◉◉◉◉

RIDUZIONE COF

◉◉◉◉◉

INCREMENTO DUREZZA SUPERFICIALE

◉◉◉◉◉

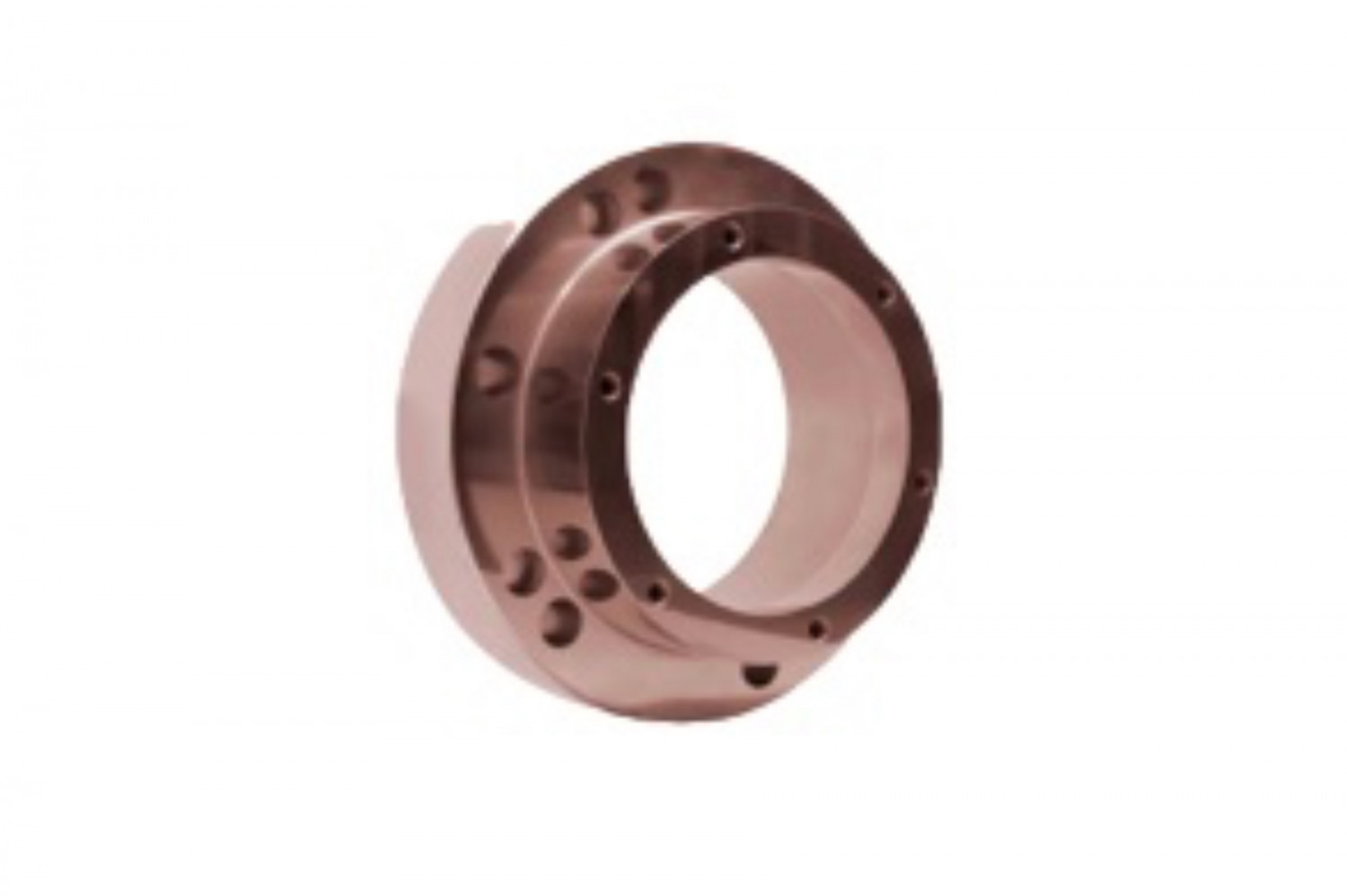

RED SPEED

Rivestimento TiAlCN multistrato depositato con tecnologia ad arco.

Ideale per lavorazioni imbutitura e tranciatura di lamiera inox o Fe.

 ANTI ADESIONE

◉◉◉◉◎

ANTI ABRASIONE

◉◉◉◉◎

RIDUZIONE COF

◉◉◉◉◎

INCREMENTO DUREZZA SUPERFICIALE

◉◉◉◉◎

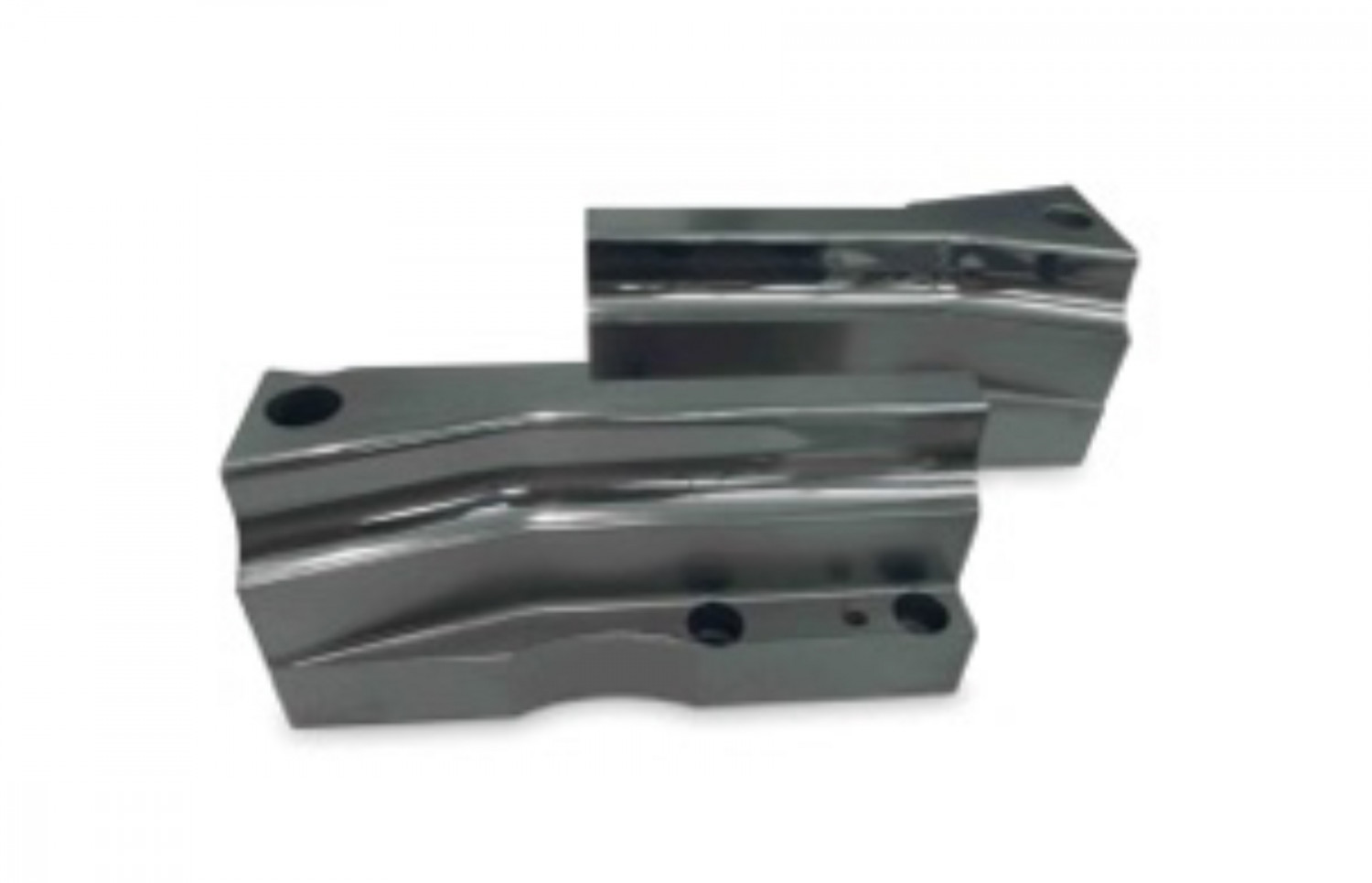

DLC

Rivestimento DLC a base Carbonio depositato con tecnologia PACVD.

Ideale per lavorazioni di deformazione e tranciatura di leghe di alluminio.

ANTI ADESIONE

◉◉◉◉◉

ANTI ABRASIONE

◉◉◉◎◎

RIDUZIONE COF

◉◉◉◉◉

INCREMENTO DUREZZA SUPERFICIALE

◉◉◉◎◎

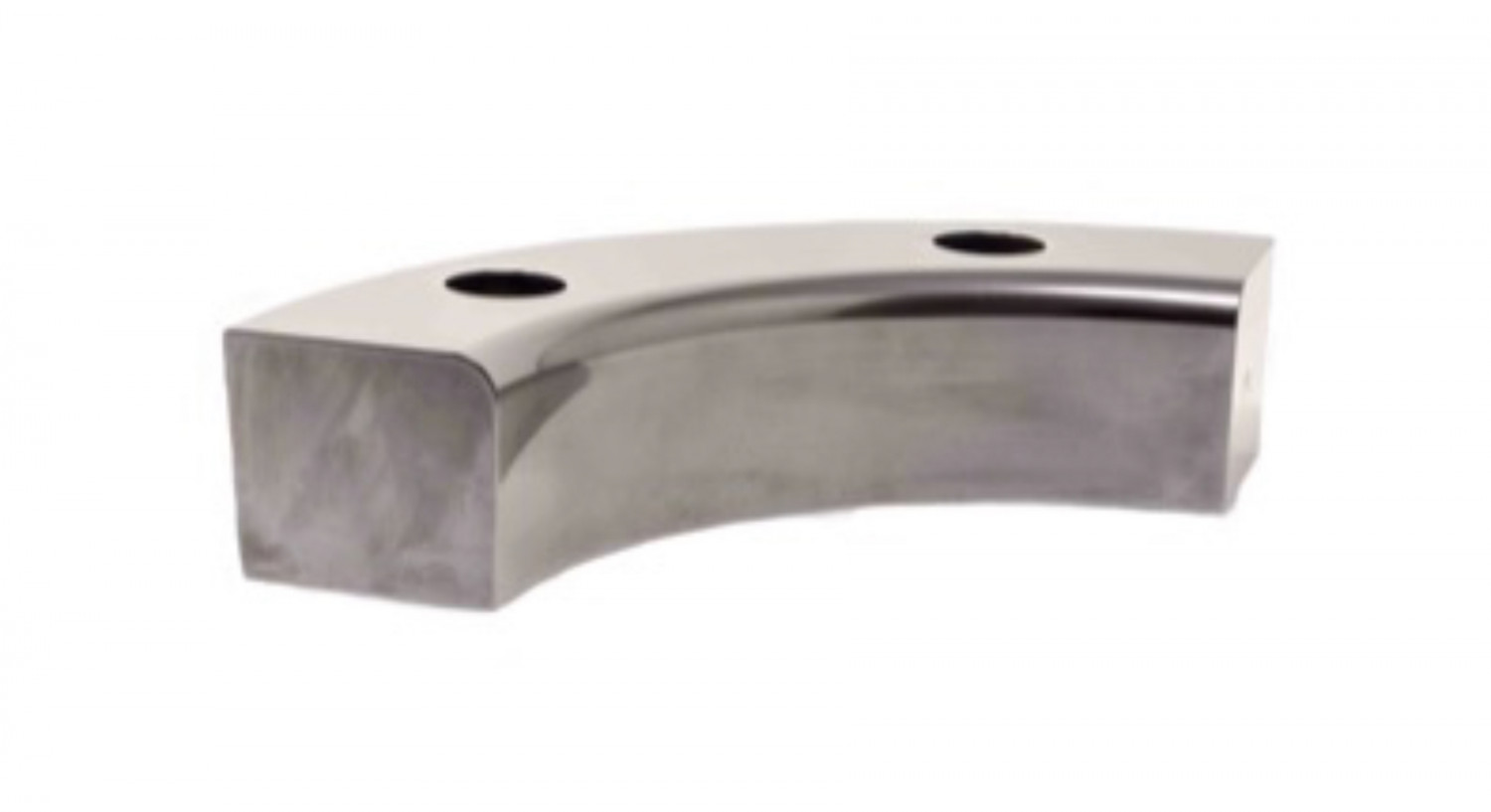

KRONOS

Rivestimento AlCrN depositato con tecnologia ad arco.

Ideale per lavorazioni di imbutitura e tranciatura lamiere altoresistenziali e superleghe.

ANTI ADESIONE

◉◉◉◉◎

ANTI ABRASIONE

◉◉◉◉◉

RIDUZIONE COF

◉◉◉◎◎

INCREMENTO DUREZZA SUPERFICIALE

◉◉◉◉◉

MATERIALE DA STAMPARE E RELATIVA SOLUZIONE DI RIVESTIMENTO



Materiale da lavorare LAVORAZIONI
Imbutitura  Tranciatura
ACCIAIO AL CARBONIO – Fe Duplex RedSpeed – RedSpeed RedSpeed – TiN
ACCIAIO ALTORESISTENZIALE Duplex RedSpeed
ACCIAIO FOSFATATO   RedSpeed –  TiN
ACCIAIO INOX Duplex RedSpeed– RedSpeed RedSpeed – TiN – Hyperlox
ALLUMINIO (LEGHE) DLC Lafer DLC Lafer
ALLUMINIO PREOSSIDATO (LEGHE) RedSpeed
CARTA / CARTONE   Superlattice
RAME E LEGHE Superlattice Superlattice
LAMIERA ZINCATA RedSpeed RedSpeed
ORO (LEGHE) Superlattice – RedSpeed Hyperlox
TITANIO   Hyperlox



ACCIAI IDONEI AI RIVESTIMENTI PVD

WERKSTOFF-NR DIN AISI BÖHLER UDDEHOLM HRC MAX Nitr.
1.2379 X153CrMoV12 D2 K110 SVERKER 21 64 si
1.2363 X100CrMoV5-1 A2 K305 RIGOR 64 si
      K340 ISODUR SLEIPNER 62 si
      K360 ISODUR CALDIE 62 si
1.2358 60CrMoV18-5     ~CALMAX 55 si
1.2436 X210CrW12 D6 K107 SVERKER 3 61 si
1.2510 100MnCrW4 O1 ~K460 ARNE 64
1.2601 X165CrMoV12 ~D2 K105   69
1.2631 X50CrMoW9-1-1   K350 ~CHIPPER 58 si
1.2721 50NiCr13   K605/353   56
1.2767 X45NiCrMo16   K600   55
1.2550 60WCRV7 ~D2 K455   60

Scrivici per avere maggiori informazioni per ottenere un risultato ottimale

ACCIAI IDONEI AI RIVESTIMENTI PVD

WERKSTOFF-NR DIN AISI BÖHLER UDDEHOLM HRC MAX Nitr.
1.2379 X153CrMoV12 D2 K110 SVERKER 21 64 si
1.2363 X100CrMoV5-1 A2 K305 RIGOR 64 si
      K340 ISODUR SLEIPNER 62 si
      K360 ISODUR CALDIE 62 si
1.2358 60CrMoV18-5     ~CALMAX 55 si
1.2436 X210CrW12 D6 K107 SVERKER 3 61 si
1.2510 100MnCrW4 O1 ~K460 ARNE 64
1.2601 X165CrMoV12 ~D2 K105   69
1.2631 X50CrMoW9-1-1   K350 ~CHIPPER 58 si
1.2721 50NiCr13   K605/353   56
1.2767 X45NiCrMo16   K600   55
1.2550 60WCRV7 ~D2 K455   60

Scarica la documentazione tecnica dei rivestimenti per stampaggio a freddo

I Rivestimenti per Stampaggio a Freddo

TIN

Il TiN è il rivestimento a base di Nitruro di Titanio più utilizzato nelle lavorazioni di asportaz…

RED SPEED

Red Speed è un rivestimento TiAICN utilizzato in svariati ambiti, per applicazioni di taglio interr…

DLC

DLC è un rivestimento DLC a base Carbonio: la bassissima temperatura di applicazione, il coefficien…

Scrivici per avere una consulenza gratuita per le tue problematiche/esigenze

Hai qualche dubbio? Ecco le domande più frequenti che ci fanno i nostri clienti.

Guarda le domande qui sotto, magari trovi la risposta che cerchi…

È vero che i rivestimenti, una volta applicati, NON si possono più togliere?

No. Il processo di coating è sempre un processo reversibile (dopo aver effettuato un’attenta valutazione tecnica). Questa infatti è anche una delle prerogative dei rivestimenti che consigliamo come Techformec.



Come deve essere spedito il materiale per il rivestimento?

Imballi superiori a 30 kg devono essere pallettizzati. Realizzare un imballo idoneo a non danneggiare il materiale durante il trasporto. Lo stesso imballo sarà utilizzato per la spedizione di ritorno. Non utilizzare mai plastica con bolle a diretto contatto della superficie dei pezzi ma interporre uno strato di carta.



I rivestimenti modificano e alterano la dimensione del pezzo (lo rovinano)?

No. Lo spessore del rivestimento non varia sostanzialmente le tolleranze costruttive del pezzo in quanto lo spessore mediamente è 2-5 micron radiale. Se le tolleranze dovessero essere talmente strette da venire alterate con il rivestimento, si valuterà di sviluppare un ciclo dedicato a basso spessore per ovviare al problema.



Si possono rivestire i pezzi montati?

No. E’preferibile e consigliabile al fine qualitativo del rivestimento non rivestire pezzi montati.



Se vado da un fornitore in locale ho un servizio più veloce?

No. La nostra produzione è garantita 365 giorni all’anno, H24. Siamo supportati da un servizio logistico estremamente veloce, capillare e puntuale. Si studiano anche trasporti dedicati in base alle esigenze del cliente.

I rivestimenti di alta qualità sono più costosi?

No. Qualità e prezzo non sono direttamente correlati. La corretta applicazione di un rivestimento PVD, CVD e DLC può amplificare le performance di un particolare di N volte. La scelta di soluzioni di qualità comporta sicuramente un investimento iniziale, ma è ampiamente giustificabile dai risultati raggiunti, quindi assicurarsi alti standard di prodotto permette di risparmiare in modo considerevole nel medio-lungo periodo.



Se rivesto una parte del pezzo o tutto intero costa di meno?

No, rivestire una parte o tutto ha il medesimo costo. La mascheratura dei pezzi in alcune zone comporta dei costi accessori.



I rivestimenti modificano la morfologia del pezzo o rinvengono i particolari trattati?

No. La valutazione tecnica preventiva porta ad una scelta della soluzione ottimale che elimina ogni probabilità di rovinare, rinvenire o deformare i pezzi rivestiti.



I rivestimenti sono idonei al contatto con gli alimenti?

SI, inoltre disponiamo delle certificazioni di idoneità al contatto alimentare e di non citotossicità.



Viene rilasciato un certificato di qualità dopo il rivestimento?

SI, se viene richiesto è rilasciato un certificato di qualità.



Si possono rivestire pezzi NON metallici e in plastica?

No, possiamo rivestire solo pezzi con base metallica.
